BIBKO® - ComTec

Система рециклинга бетонных отходов типа СоmТес

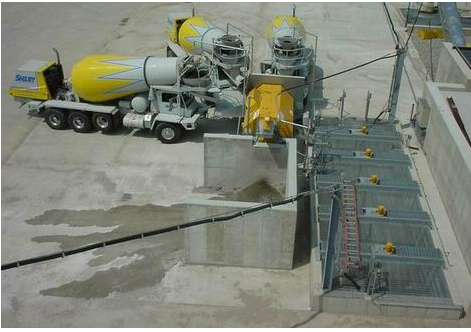

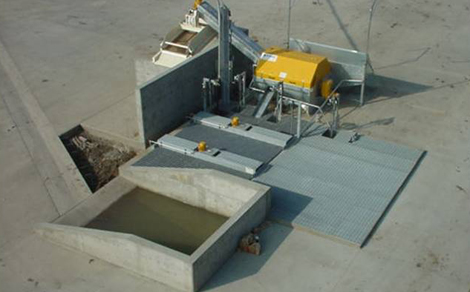

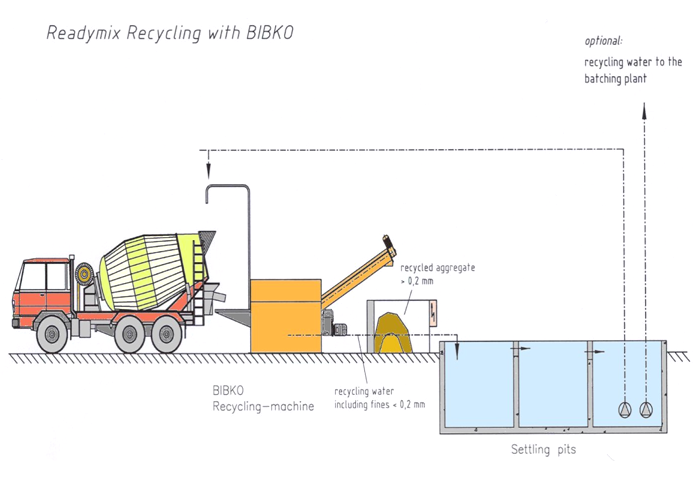

     Используется на средних или крупных бетонных заводах, для промывки автобетоносмесителей, бетононасосов, а также технологического оборудования. При этом из промывочной камеры с помощью шнекового устройства происходит отделение бетонного молока от твердых частиц (песок,щебень фракцией более 0,18 мм.), которые возвращаются в производственный процесс. Водяная смесь бетонного молока поступает в накопительный бассейн, где постоянно происходит перемешивание,а оттуда подается насосами для промывки  автобетоносмесителей, а также используется в технологическом процессе. Таким образом образуется замкнутый цикл. Благодаря большому объему промывочной воды 3-6 м³ достигается наилучший результат промывки.

• Производительность установки: 20 и 30 м³/час
• Все подшипники защищены от воздействия агрессивной среды.
• Возможны изменения  расположения и размеров приемной воронки
• Компактное исполнение
• Машина оснащена встроенным подогревом для работы при низких температурах.

Шнековое устройство (защищено патентом):
1. Высокая степень обезвоживания отделяемого песка и щебня
2. Лоток шнекового устройства оснащен эластичной защитой (эластомером), что обеспечивает минимальный износ и максимальное шумоподавление
3. Легко дополняется устройством для разделения песка и щебня.

4.Все металлические части установки оцинкованы.

5.Легкий доступ ко всем основным узлам, за счет крышки, оборудованной газовыми амортизаторами. Хорошая ремонтопригодность

6. Корпусные конструкции выполнены из стали толщиной 8-12 мм.

Для полноценного использования частиц размером менее 0,18 мм и цементного молока, необходимо применение дополнительных агрегатов. Для этого в накопительном бассейне монтируется устройство для перемешивания, предотвращающее оседание твердых частиц. Перемешивание производится полностью независимо от промывочной машины по заранее заданному циклу.

При достижении максимального уровня накопительного резервуара промывочная вода может подаваться на бетонно-смесительный узел для приготовления бетона.

В состав установки входят:

Поз.1: Промывочная машина тип ComTec

• Длина 2500 мм
• Ширина  2000 мм
• Мощность двигателя  5,5 кВт
• Все металлические части машины оцинкованы

Поз.2: Шнековое устройство

• Длина от 2000 до 6000 мм (В зависимости от условий эксплуатации)
• Мощность двигателя 3 кВт
• Диаметр спирали 320 мм
• Возможность регулировки устройства по высоте

Поз.3: Приемная воронка: (1500 х 1250 мм)(Размеры могут изменяться по желанию заказчика)

Высота приемной воронки (верхний край)   1,25 м

Поз.4: Промывочная труба для автобетоносмесителя

  Поз.5: Насос подачи воды для промывки    автобетоносмесителя, включая подъемное устройство

Мощность при высоте подачи 7 метров 480 литров/мин.
2,4 кВт

  Поз.6: Насос подачи воды из накопительного  резервуара к бетоносмесительному узлу, включая подъемное устройство       Мощность 5,5 кВт при высоте подачи 12 метров 720 литров/мин.

  Поз.7: Ультразвуковой датчик уровня воды в накопительном резервуаре

  Поз.8: Перемешивающее устройство с траверсой для накопительного резервуара

• Диаметр ротора  1,6 м

• Мощность  4 кВт

Рекомендуемый размер накопительного резервуара

при 90% заполнении  4 х 4 х 3 м (глубина)

Поз.9: Микропроцессорное управление SPS Siemens, с панелью индикации

Поз.10:  Зимний пакет
