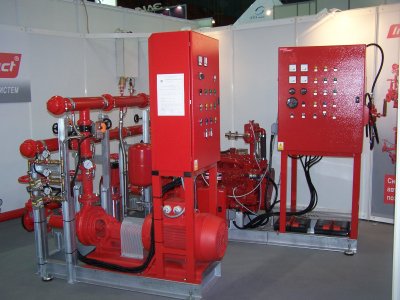

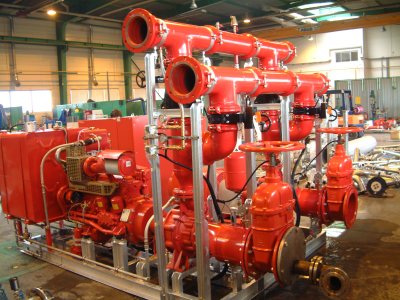

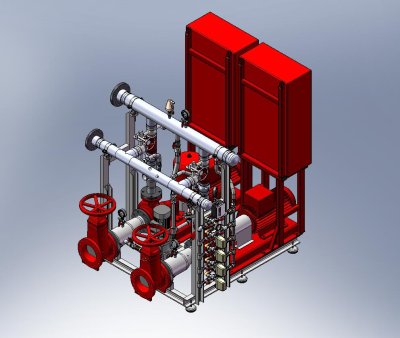

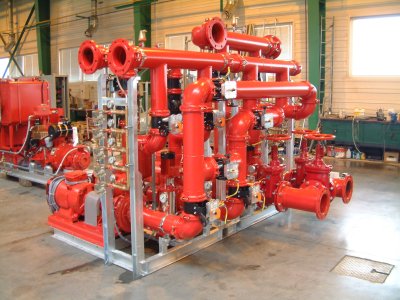

Противопожарные насосные станции INSTAL-COMPACT

             Насосные станции пожаротушения

Современные здания массового пребывания, промышленные объекты или склады должны быть оборудованы необходимыми системами противопожарной защиты. Компания Instalcompact уже много лет специализируется на выпуске готовых насосных станций для применения в системах спринклерного и дренчерного пожаротушения, а так же в системах противопожарного водопровода.

     Преимущества насосных станций Instalcompact:

•   малые габариты и экономия пространства благодаря продуманному компактному размещению оборудования на несущей раме;
•   небольшая масса насосных станций благодаря оптимальному подбору самых современных комплектующих;
•   минимизированное количество сварных швов и монтажных операций, выполняемых на объекте;
•   легкость сервисного обслуживания и ремонта;
•   возможность комплектации различными типами приводов в зависимости и пожеланий заказчика.
•   уменьшение вибрации и шума благодаря виброгасящим опорам рамы;
•   отсутствие потребности в фундаменте;
•   полное кабельное оснащение (силовые, управляющие, сигнальные кабели), существенно сокращающие время подготовки станции к запуску;
•  порошковое покраска всех элементов станции в красный цвет (RAL 3000), позволяющее однозначно идентифицировать ее предназначение.
•   завод-изготовитель гарантирует полную комплектацию и надежность работы;
•   перед отправкой насосных станций производится их контрольное тестирование на испытательных стендах завода
•   возможность разных видов исполнения - как для помещений (стандартное исполнение), так и улиц (контейнерное исполнение).

В насосных станциях Instalcompact используются только качественное оборудование, комплектующие и механизмы.

    Одним из применяемых источников водоснабжения для установок автоматического пожаротушения, как спринклерного так и дренчерного, является пожарные водоемы, резервуары или городская водопроводная сеть. Насосная станция пожаротушения чаще всего находится в специально выделенном помещении недалеко от источника воды. Насосная станция это ряд подобранных и взаимосвязанных элементов таких как: основной и резервные насосы; жокей насосы, технологические трубопроводы, запорная арматура, система управления и сигнализации и т.д.

 Каждый из элементов имеет большое значение как для правильного запуска и работы оборудования, так и для того, чтобы во время подать достаточное количество воды для тушения пожара.

Структура технологической системы насосной станции и количества применимых основных насосов зависит от:

•   характера защищаемого объекта и вида применяемого тушения (спринклерного, дренчерного, пенного и т.д.);
•   необходимой мощности для питания электродвигателей используемых насосов;
•   применяемого способа водоснабжения,  класса пожароопасности объекта и количества оросителей используемых в системе;

Предлагаемый типовой ряд комплектующих узлов оборудования, производимых в условиях стабильного производства, является интересной альтернативой насосным станциям которые монтируются непосредственно на строительной площадке.

Дополнительные выгоды связанные с применением решений Instalcompact:

  значительное сокращение срока освоения капиталовложений благодаря снижения до минимума объема монтажных работ в помещении насосной станции;

  гарантия полного снаряжения и безотканости предлагаемых насосных станций подтвержденных тестами и пусковыми испытаниями на контрольно заводском стенде перед отправкой на объект;

  компактная эргономичная модульная конструкция облегчающая доставку оборудования к потребителю и его установку в помещении насосной;

  воможность любого вида сборки из доступных компонентов насосной станции, собирая любые варианты систем отличных от типовых;

  применение в сборке насосных станций оборудования и элементов, большинство из которых допущено кприменению в области пожарной защиты и обществом европейских страховых норм VdS и других мировых стандартов.

                    Разработан типовой ряд модульных насосных станций на базе насосов фирмы Speck.

Насосные станции доступны в четырех вариантах исполнения:
EE - насосная станция с двумя основными насосами с электроприводами;
ED - насосная станция с двумя основными насосами, один из которых с электроприводом, а второй с двигателем внутреннего сгорания;
E - насосная станция с одним основным насосом с электроприводом;
D - насосная станция с основным насосом и двигателем внутреннего сгорания.

Каждый из вышеперечисленных варианов исполнения насосных станций снабжен соединительным модулем для пожарного автомобиля, измерительным модулем и модулем жокей насоса. Два первых модуля используются как независимые элементы предназначенные для сборки уже на объекте, а модуль жокей насоса (насоса поддержки давления в трубопроводе) встроен в основной модуль насосной станции.

Прерывистой линией обозначены фрагменты технологической системы насосной станции, которые не входят в основное оборудование, но необходимы при сборке системы на объекте. Представленные технологические схемы можно модифицировать и расширять другими элементами, такими как резервуары, сигнальными клапанами, индикаторами расхода воды, насосами дозаторами и пенообразующими резервуарами и т.д., в зависимости от требований заказчика. Все это дополнительное оборудование может быть включено в комплектацию насосной станции пожаротушения PP-IC.

             Стандартные технологические схемы

Исполнение E

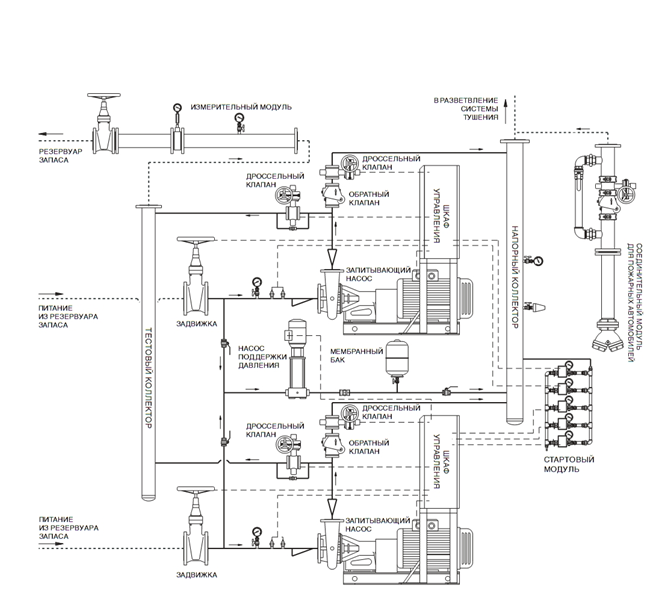

Исполнение EE

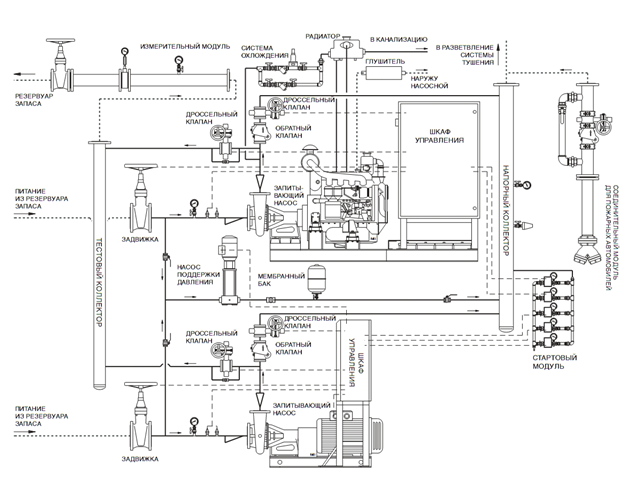

Исполнение ED

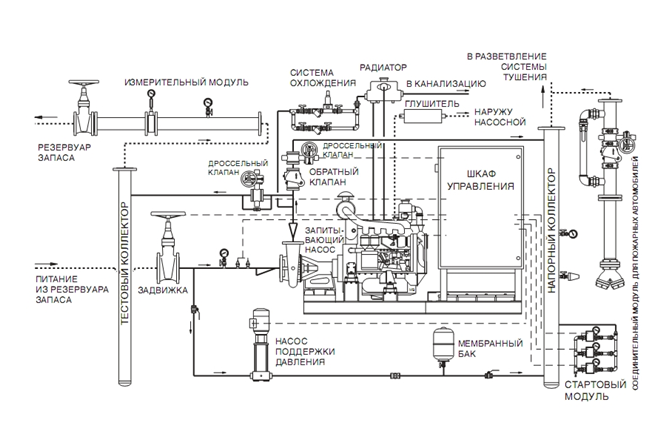

Исполнение D

Указанные примеры насосных станций, это только некоторые из возможных решений, которые наиболее часто встречаются. Возможно так же индивидуальное исполнение нестандартных решений.

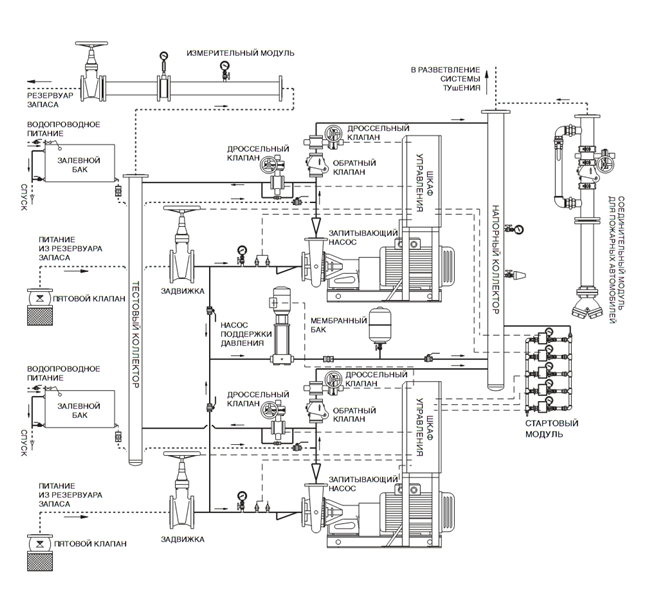

Специальное исполнение технологической схемы yнасной станции пожаротушения
